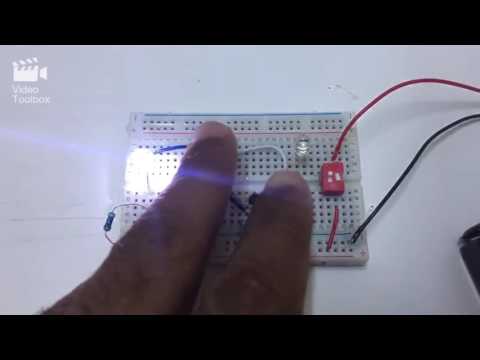

مشروع حساس الضوء
فكرة المشروع :
صنع جهاز لاستشعار شدة الضوء, في حال كانت
شدة الضوء قليلة ( الليل ) تشتغل الانوار, أما اذا كانت شدة الضوء عالية تنطفئ
الانوار.
الدائرة الكهربائية :
المكونات :
-
مقاومات كهربائية. 1 كيلو أوم , 10 كيلو أوم , 470 أوم بعدد اللمبات
المستخدمة
-
2 ترانزيستور BC547
-
مقاومة ضوئية LDR
-
بطارية 9 فولت
-
لمبات LED
-
لوحة توصيل breadboard
·
تعريف المقاومة الضوئية :
هي مقاومة تتغير قيمتها على حسب كمية الضوء المسلطة عليها , تقل قيمتها في النهار وتزداد في الظلام.
هي مقاومة تتغير قيمتها على حسب كمية الضوء المسلطة عليها , تقل قيمتها في النهار وتزداد في الظلام.
شرح عمل
الدائرة :
الترانزيستور في هذه الدائرة يعمل عمل المفتاح الكهربائي.
فعندما يقع جهد كهربائي على الطرف الاوسط في الترانزيستور فإنه يسمح بمرور التيار
الكهربائي من الطرف الاعلى للطرف الاسفل مما يسمح بتشغيل اللمبة لان دائرتها
اكتملت.
عند تسليط الضوء على المقاومة الضوئية, فإن قيمتها تقل مما
يسمح بمرور تيار أكبر من التيار المار في المقاومة 1 كيلو أوم وبالتالي يشتغل
التنرانزيستور Q1 وينطئ الترانزيستور Q2
اما في حال الظلام, فإن المقاومة تزداد مما يسمح بمرور التيار
بكمية كبيرة في المقاومة 1 كيلو أوم مما يؤدي الى تشغيل الترانزيستور Q 2 وبالتالي تشتغل اللمبة.
* الترانزيستور يشتغل بالجهد وليس التيار, لكن مرور تيار اكبر في المقاومة ينتج عنه جهد أكبر على المقاومة مما يؤدي الى تشغيل الترانزيستور
